Senin, 08 April 2013

HF BOOSTER 40 - 60W DENGAN TRANSISTOR N-MOSFET IRF520, IRF530 ATAU IRF540

Kalau hanya  untuk mendapatkan daya output 40 - 60 watts di band HF, kenapa tidak memakai transistor jenis N-Mosfet tipe IRF520, IRF530 atau IRF540 saja yang sangat murah harganya jika  dibandingkan dengan transistor penguat daya RF lainnya seperti tipe 2SC2290 atau MRF454 dan lainnya.

Saya sering merakit booster dengan IRF520, IRF530 atau IRF540 untuk dipergunakan di band 27MHz dan 11MHz dan bahkan untuk band lainnya dengan hasil yang cukup memuaskan.

Gambar2 berikut dibawah ini adalah contoh dari beberapa booster dengan 2xIRF520 atau IRF540 yang telah saya rakit secara sederhana dengan memanfaatkan sebagian komponen bekas dari bodolannya radio tranceiver bekas seperti trafo balunnya dan juga blok RF Linear bekas radio HF allband yang dimodif dan transistor finalnya diganti dengan transistor mosfet IRF520 atau IRF540 yang sebelumnya mempergunakan transitor 2SC2290 atau MRF454 dan tentunya komponen lainnya harus disesuaikan terlebih dahulu.

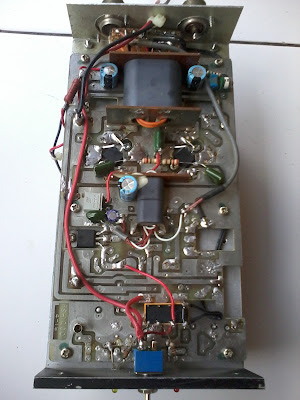

Booster 2xIRF520 pada blok RF Linear bekas Furuno FS-1000

Booster 2xIRF520 pada blok RF Linear bekas Furuno FS-1000

Booster 2xIRF520 pada blok RF Linear bekas Furuno FS-1000 ( tampak atas )


Ketiga gambar diatas adalah booster dengan 2xIRF520 ( pushpull), yang dirakit pada blok bekas RF Linear bodolan dari radio HF Furuno FS-1000 dan komponen lain yg tidak diperlukan sudah dibuang/dibersihkan dari pcb nya.


Dan gambar berikut dibawah ini adalah booster dengan 2xIRF540 yang dirakit pada blok bekas RF Linear bodolan dari radio VHF Kachina yang dipakai hanya blok bekas plat sirip  pendinginnya saja, sedangkan trafo balunnya bekas/bodolan dari radio Kenwood TS120S. Kemudian ditempatkan dibagian belakangnya box adaptor ( namanya juga homebrew hehehe...apapun jadi ).



Booster 2xIRF540 ( pushpull )

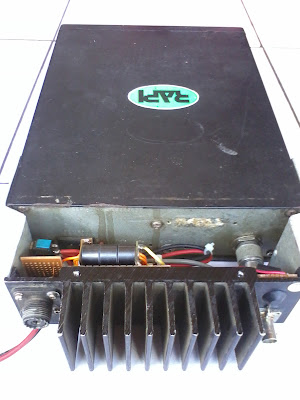

Booster 2xIRF540 ( pushpull ) yang di tempatkan pada box adaptor




Dan gambar berikutnya dibawah ini adalah booster yang sama dengan 2xIRF540 ( pushpull ), yang dipasang pada ekornya radio CB Lafayette 800 dengan tambahan saklar toggle kecil untuk posisi LOW - HI.

Posisi LOW ( booster OFF ), power CB standard Lafayette 800 yaitu 12 watts dan pada posisi HI, ( Booster ON ), power 40 - 50 watts. Lumayan bukan...?


Booster 2xIRF540, pushpull tampak samping

Booster 2xIRF540, pushpull

Booster 2xIRF540 ( pushpull ) yang ditempelkan pada ekor belakang radio CB Lafayette 800 ( tampak samping )
Booster 2xIRF540, pushpull  ( tampak belakang )

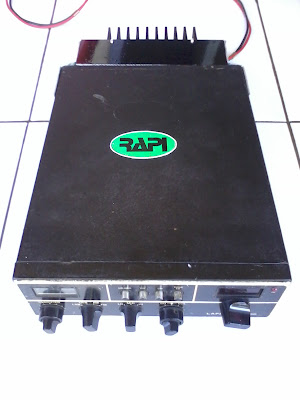

Booster 2xIRF540, pushpull ( tampak depan )

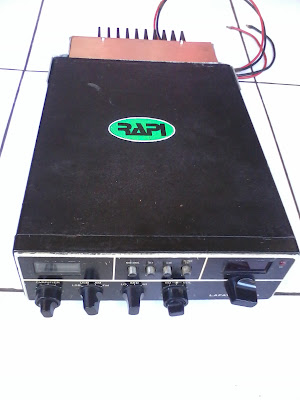

 Booster 2xIRF540, pushpull ( tampak depan )


Booster 2xIRF540, pushpull yang pertama kali dirakit untuk uji coba dan ternyata hasilnya cukup memuaskan walaupun rakitannya seadanya, sangat sederhana sekali hanya mempergarunakan pcb lobang yang diletakkan pada selembar plat alumunium bekas pcb lift sebagai pendingin transistor mosfetnya.


Untuk skematik booster seperti gambar2 diatas sebenarnya sudah dimuat pada artikel beberapa waktu lalu.

Tapi baiklah saya muat ulang lagi skematiknya seperti di bawah ini.





Untuk transistor mosfet yang digunakan bisa tipe IRF520, IRF530 atau IRF540 atau bisa juga menggunakan tipe lain, silahkan dicoba saja dan diaplikasikan pada skematik diatas.

Happy homebrewing and wish you Good luck.
