Minggu, 04 November 2012

BOOSTER HF 2X IRF530 (REVIEW)




Transformator 1 : 4 = 1 lilit : 4 lilit

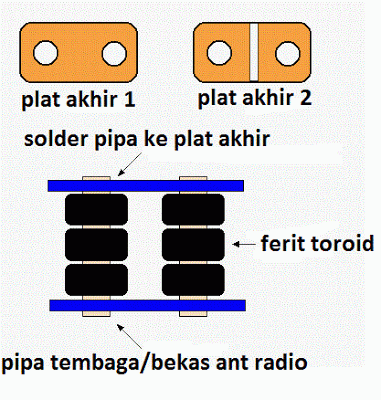

Kontruksi Transformator 1 : 4
plat akhir 1 dan plat akhir 2 dibuat dari lempengan ebonit pcb







Booster HF 2x IRF530 ini sudah pernah di tayangkan pada postingan yang lalu.
Pada kesempatan kali ini, saya ingin menampilkannya  kembali setelah ada sedikit perubahan dengan mengganti transformator 1 : 4 pada input dan output booster ini.

Pada gambar diatas terlihat transformator 1 : 4 pada output booster menggunakan yang lebih besar dari sebelumnya yang sekarang dipakai untuk input booster, dan ternyata hasilnya lebih maksimal lagi.

Untuk tes booster ini pada beberapa band seperti di 11M, 26M, 40M dan 80M, saya menambahkan Low Pass Filter (LPF) bekas lepasan dari Radio Kenwood TS120S dan berikut adalah hasil testing dari output power booster ini sbb :

Pada band 11 Meters ( 27 MHz ) :
Tegangan bias Gate IRF540 = 2.5 vollts
Input power = 2 watts,
Output power = 40 watts.

Pada band 26 Meters ( 11.400 - 11.500 MHz ) :
Tegangan bias Gate IRF540 =  2.5 vollts
Input power 2 watts
Output power 45 watts

Pada band 40 Meters ( 7 MHz ) :
Tegangan bias Gate IRF540 =  2.5 vollts,
Input power 2 watts
Output power 50 watts

Pada band 80 Meters ( 3.7 - 3.9MHz ) :
Tegangan bias Gate IRF540 =  2.5 vollts
Input power 2 watts
Output power 50 watts

Dari hasil tes booster ini pada beberapa band seperti di atas kita dapat mengambil kesimpulan bahwa output power tertinggi pada band 80 dan 40 Meters.

Info tambahan pada tes tsb saya memakai IRF540N merk IR atau antara huruf I dan huruf R nya ada simbol dioda yang berdiri atau seperti gambar dibawah ini.


Dan dari hasil tes ini bodi IRF540 nya tidak panas cuma hangat saja.
Jadi saya kira cukup aman dengan memberikan tegangan bias sebesar 2.5 volts.


Happy homebrewing
